DesignInspect (English - Version)
Ist ein Visualisierungsprogramm und Inspektionstool um PCB-Designs im CR5000-AScii-Format darzustellen. Es können auch IDF2 und IDF3 Daten visualisiert werden. Es werden sämtliche Daten dargestellt. Genaues Messen ist ebenso möglich. Auch können alle elektrischen Objekte selektiert und abgefragt werden. Ein 3D-Check der Netzgruppenabstände um die Leiterplattenkannten und ein EMV-Check nach Leiterbahnen ohne Massefläche beinhaltet das Tool auch. Kommentare sind als Text oder Grafik einzubringen, die dann in einer separaten Datei gespeichert werden. In dieser Datei sind auch alle Farbeinstellungen abgespeichert.Das Design kann in eine PDF-Datei, sowie in eine SVG-Datei ausgegeben werden.
SVG-Darstellung Siehe nachflogende Grafik
Setzt SVG-Viewer vorraus Auf www.svgi.org
erhalten Sie Informationen über SVG-Implementierungen.

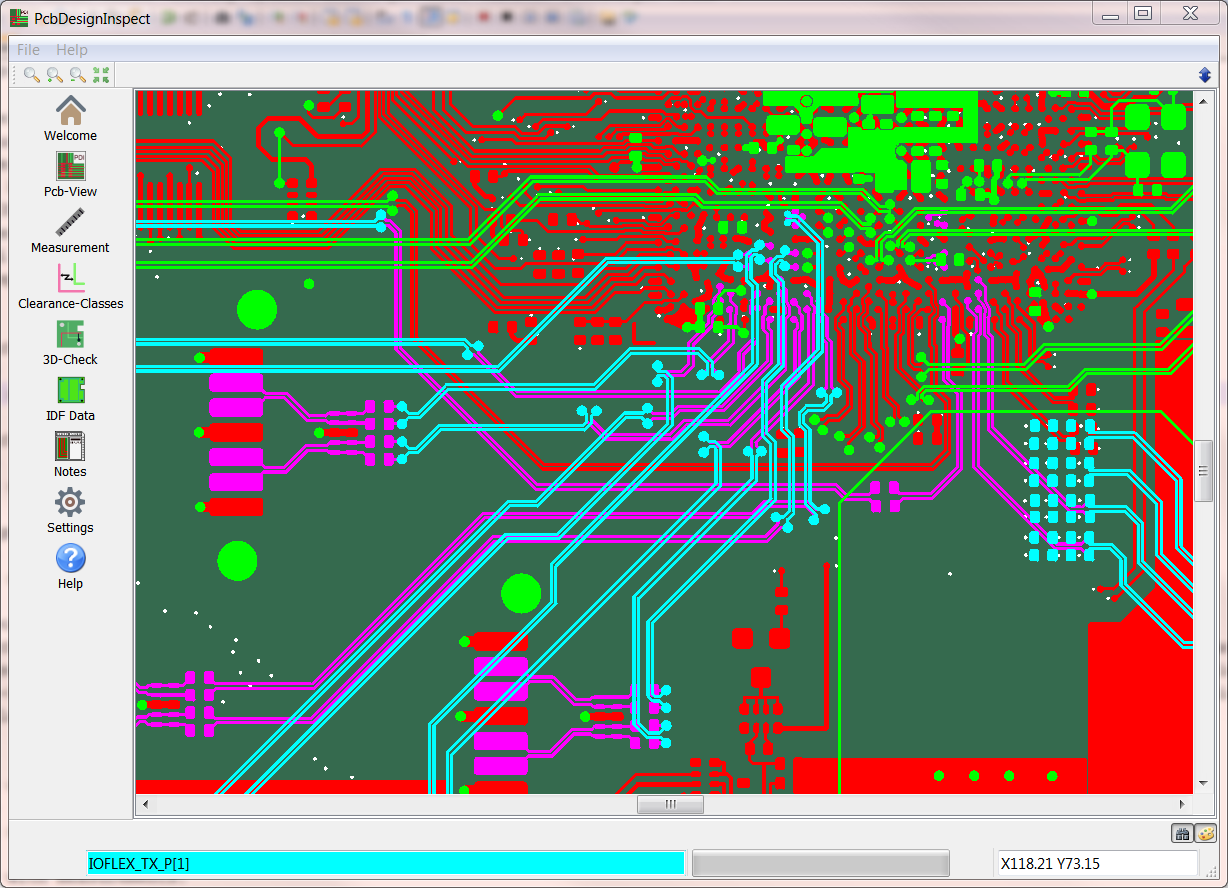

Ansicht eines Design mit hervorgehobenen Differentialpair Leitungen

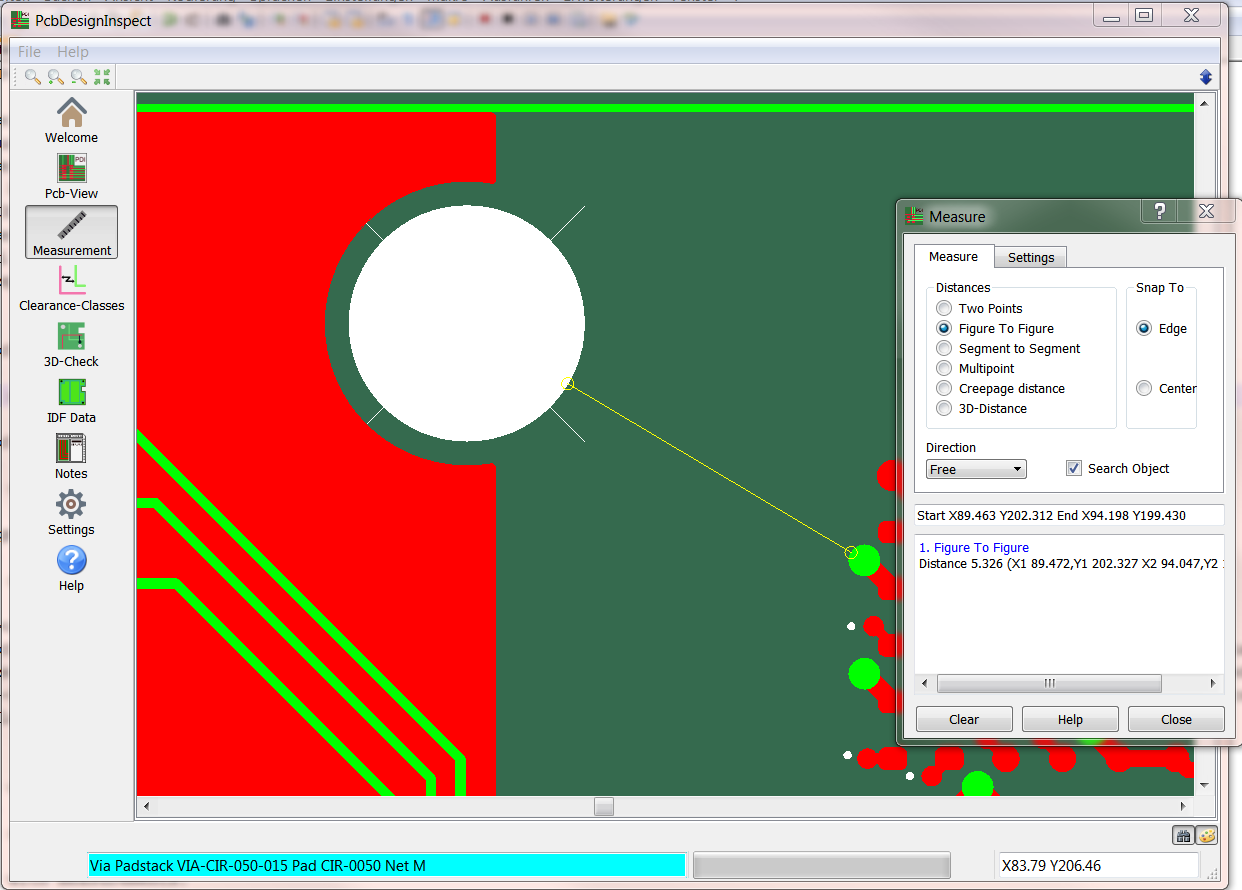

Ansicht eines Design mit Streckenmessung

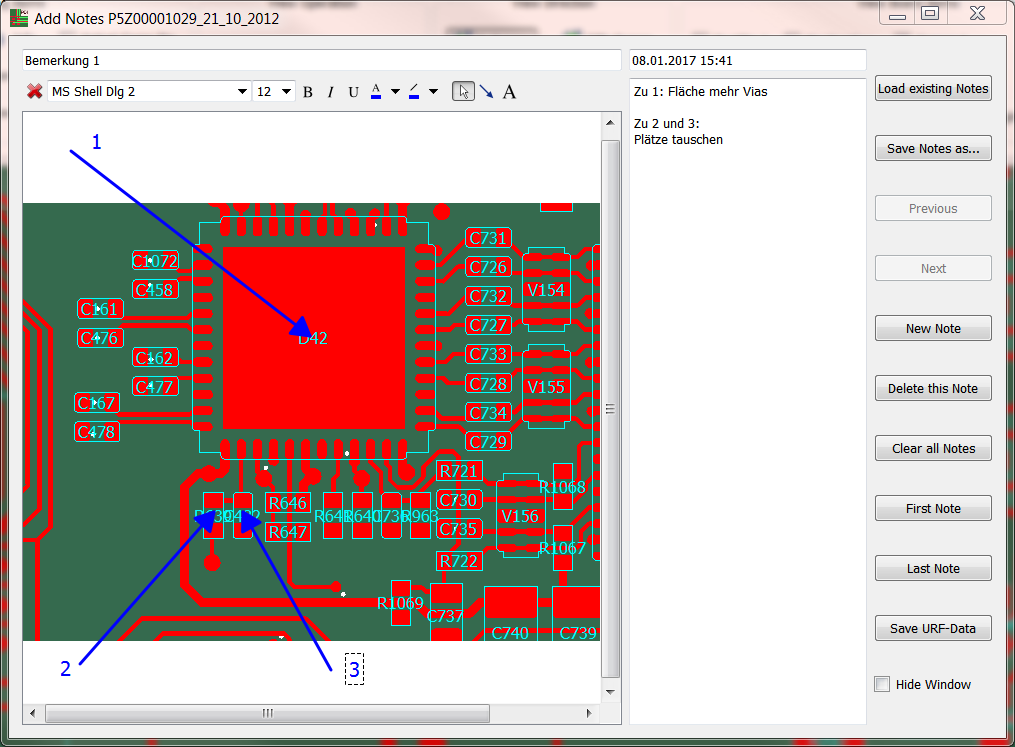

Design mit eingebrachten Kommentar

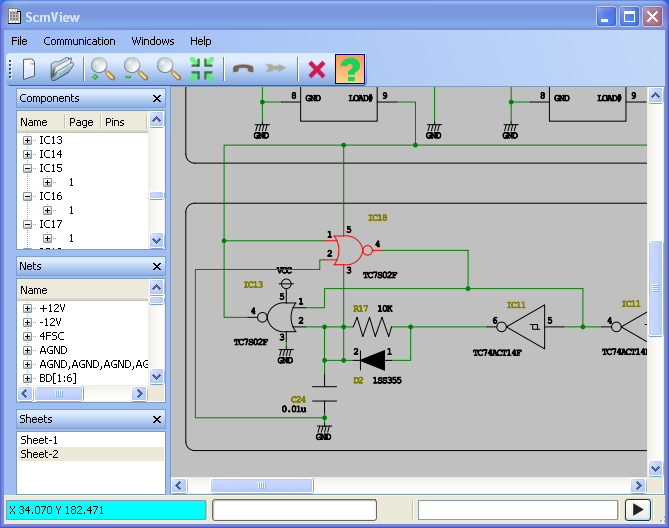

ScmInspect
Das Paket enthält auch einen Stromlaufviewer ScmInspect. Das Programm erwartet die
Stromlaufdaten im Edif-2.0.0 Format. Dieses Format kann mit den Zuken-Tools erzeugt werden.
ScmInspect kann mit PcbInspect kommunizieren. Es können in ScmInspect Bauteile und Netze selektiert werden,
die dann in PcbInspect angezeigt werden. Desweiteren können Netzlängen abgefragt und Schaltungsteile explizit
über den Stromlaufviewer aus dem Pcb-Layout extrahiert und als Grafik in einem neuen Fenster betrachtet werden.

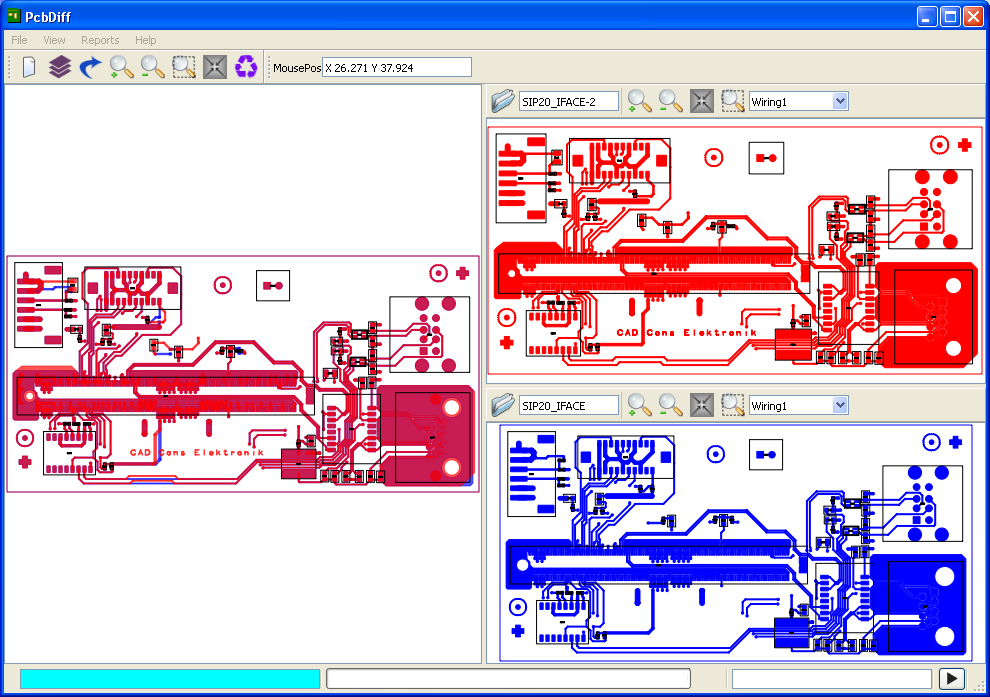

PcbDiff
Ebenfalls ist ein Tool enthalten, das eine grafischen und reportmäßigen Vergleich zweier Designs mit verschiedenen Versionsständen ermöglicht. Es werden in den beiden rechten Fenstern die beiden Versionen dargestellt und im linken Fenster werden die beiden Designs überdeckend dargestellt. Bauteilreports über die geänderten Bauteile sowie Testpunkte können erstellt werden.
English Version
PcbInspect is a visualization program for pcb designs in CR5000-ASCII format. It can also visualized IDF2 and IDF3 data. The software shows all the data. Accurate measurement is also posssible. Also, all electrical objects can be selected and queried. A 3D-Check of the net group groups spaces from top to bottom side is included. EMC check for routes without ground plane containing the tool as well. Comments are possible to enter as text or graphics, which are then saved in a seperate file. The color and layer settings will be saved also. The design can be exportet to PDF file or SVG-File.
See the graphic below
Need SVG-Viewer. On www.svgi.org
are informations about SVG-Implementations.
View of the design with selected differential pair nets.
View with measurements.
Design with included comments
ScmInspect
The package also includes a schematic viewer ScmInspect. The program expects the data in Edif-2.0.0 format.
This format can be generated with the Zuken-Tools. ScmInspect can communicate with PcbInspect. It can be selected
components and nets in ScmInspect, which are then displayed in PcbInspect. It can also queried for net lengths and
subcircuits over the net. The graphics will appear in a new application window.
PcbDiff
Also included is a tool to compare two designs with different versions. The designs will be shown in the two right windows. On the left window one design overlaps the other. Component reports and testpoint reports for the different designs can be created.
